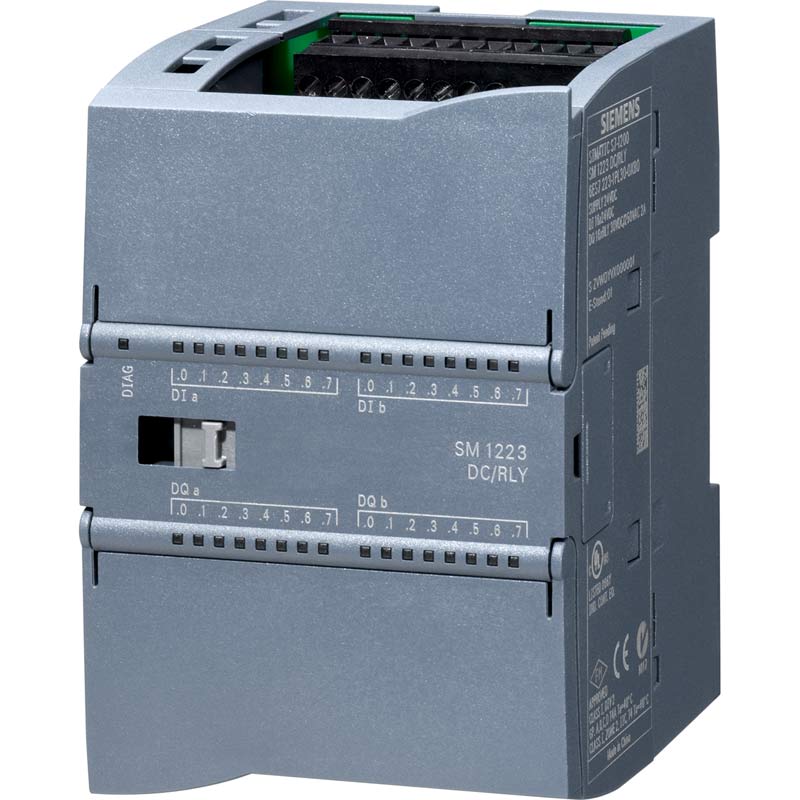

6ES7223-1PL32-0XB0 | Mô-đun I/O Số SIMATIC S7-1200 – Chính Hãng tại Diệu Hiền

Trong các hệ thống tự động hóa sử dụng bộ điều khiển lập trình (PLC) Siemens S7-1200, mô-đun tín hiệu 6ES7223-1PL32-0XB0 là giải pháp mở rộng I/O tích hợp, cung cấp khả năng xử lý đồng thời tín hiệu đầu vào và đầu ra số, giúp tối ưu hóa không gian tủ điện và chi phí dự án.

1. Thông số kỹ thuật chi tiết 6ES7223-1PL32-0XB0

2. Đặc điểm nổi bật và Lợi ích vận hành

• Thiết kế Signal Board (SB): Khác với các mô-đun mở rộng tín hiệu (SM) phải lắp bên cạnh CPU, dòng SB này được gắn trực tiếp vào khe cắm phía trước CPU. Điều này giúp không chiếm thêm không gian trên thanh ray DIN.

• Đa năng trong một thiết bị: Tích hợp 4 đầu vào và 4 đầu ra trong một bo mạch nhỏ gọn, lý tưởng cho việc mở rộng các hệ thống nhỏ như điều khiển máy đóng gói, băng tải đơn giản hoặc hệ thống chiếu sáng.

• Đầu ra Relay linh hoạt: Với đầu ra tiếp điểm Relay, mô-đun có thể điều khiển đa dạng các loại phụ tải có điện áp khác nhau (từ DC thấp đến AC 220V), tăng tính linh hoạt khi đấu nối thiết bị ngoại vi.

• Tích hợp phần mềm: Được nhận diện tự động trong phần mềm TIA Portal, giúp cấu hình và lập trình nhanh chóng như các mô-đun chính của PLC.

3. Hướng dẫn lắp đặt và Lưu ý kỹ thuật

• Lắp đặt: Ngắt nguồn điện CPU trước khi lắp đặt. Mở nắp bảo vệ phía trước CPU S7-1200, cắm bo mạch SB vào khe cắm tương ứng cho đến khi nghe tiếng tách.

• Đấu nối:

  • Sử dụng các cầu đấu (terminal) tháo rời đi kèm trên bo mạch để đấu dây tín hiệu.

  • Lưu ý kiểm tra kỹ cực tính đầu vào 24V DC để tránh hư hỏng bo mạch.

• Phần mềm: Sau khi lắp, cần cập nhật cấu hình phần cứng trong dự án TIA Portal để CPU nhận diện bo mạch mới.

• Bảo trì: Bo mạch này không có linh kiện cần bảo trì định kỳ, tuy nhiên cần kiểm tra các mối nối dây sau một thời gian vận hành để đảm bảo tiếp xúc tốt.

4. Ứng dụng phổ biến trong nhà máy

• Mở rộng I/O cho máy nhỏ: Thêm số lượng cảm biến (công tắc hành trình, nút nhấn) và bộ chấp hành (van, đèn báo, còi) cho máy đơn lẻ.

• Điều khiển hệ thống HVAC: Điều khiển các thiết bị ngoại vi bằng tín hiệu Relay cách ly.

• Tủ điều khiển có không gian hẹp: Giải pháp hoàn hảo khi tủ điện không còn chỗ để lắp thêm mô-đun mở rộng bên cạnh CPU.

5. Datasheet

• Tài liệu kỹ thuật chi tiết, bản vẽ kích thước và sơ đồ đấu nối: Tải xuống tài liệu kỹ thuật SB 1223
