6ES7323-1BL00-0AA0 | Module I/O Hỗn Hợp Siemens S7-300 SM 323 16DI/16DO – Chính Hãng tại Diệu Hiền

Trong các hệ thống điều khiển sử dụng PLC SIMATIC S7-300, việc tối ưu hóa không gian và chi phí lắp đặt là ưu tiên hàng đầu. Siemens 6ES7323-1BL00-0AA0 (Dòng SM 323) là giải pháp linh hoạt khi tích hợp đồng thời 16 ngõ vào số (DI) và 16 ngõ ra số (DO) trên cùng một module. Thiết bị này giúp các kỹ sư điều khiển vừa có thể thu thập tín hiệu từ cảm biến, vừa điều khiển các thiết bị chấp hành chỉ với một module duy nhất, cực kỳ phù hợp cho các hệ thống tủ điện có giới hạn về số lượng khe cắm.

1. Thông số kỹ thuật chi tiết 6ES7323-1BL00-0AA0

2. Đặc điểm nổi bật và Lợi ích vận hành

Module SM 323 16DI/16DO là thiết bị “tất cả trong một” giúp đơn giản hóa hệ thống điều khiển:

• Tối ưu không gian tủ điện: Thay vì phải mua 2 module riêng biệt (1 module DI và 1 module DO), module này tích hợp cả hai trên cùng một bề rộng 40mm, giúp giảm đáng kể kích thước tủ điện và số lượng thanh ray lắp đặt.

• Tiết kiệm chi phí đầu tư: Đây là giải pháp kinh tế cho các trạm điều khiển nhỏ hoặc các phần mở rộng hệ thống không yêu cầu quá nhiều I/O riêng biệt, giúp giảm chi phí vật tư dự án.

• Đáp ứng tốc độ cao: Ngõ ra dạng Transistor cho phép đóng cắt với tần số cao, tuổi thọ gần như vĩnh cửu so với ngõ ra Relay, cực kỳ lý tưởng cho các ứng dụng điều khiển xung, van điện từ hoặc các thiết bị cần đóng cắt liên tục.

• Chẩn đoán dễ dàng: Hệ thống đèn LED tích hợp trên mặt module giúp kỹ thuật viên quan sát trạng thái của tất cả 32 kênh I/O một cách trực quan, rút ngắn thời gian xử lý sự cố.

3. Hướng dẫn lắp đặt và Lưu ý kỹ thuật

• Khối đấu nối Front Connector: Bắt buộc sử dụng Front Connector 40-pin (Mã: 6ES7392-1AM00-0AA0). Hãy đảm bảo dây dẫn được bấm cos kim chắc chắn.

• Đấu nối nguồn: Cần cấp nguồn 24V DC vào chân L+ và M. Lưu ý cấp nguồn cho cả phần DI và DO để module hoạt động ổn định.

• Bảo vệ ngõ ra: Với các tải cảm ứng (van, cuộn hút), hãy lắp thêm Diode dập xung ngược để bảo vệ mạch Transistor bên trong module khỏi hỏng hóc do dòng điện cảm ứng.

• Lắp đặt: Chỉ gắn hoặc tháo module trên thanh ray sau khi đã ngắt nguồn điện tổng của PLC để tránh sốc điện hoặc hỏng hóc phần cứng.

4. Ứng dụng phổ biến trong nhà máy

Module 6ES7323-1BL00-0AA0 là lựa chọn hoàn hảo cho:

• Các hệ thống điều khiển máy móc OEM với số lượng I/O cân bằng (cảm biến và thiết bị chấp hành ngang nhau).

• Hệ thống băng tải, phân loại sản phẩm trong nhà máy sản xuất tự động.

• Tủ điện điều khiển trong các nhà máy chế biến thực phẩm, dược phẩm.

• Các trạm I/O từ xa của hệ thống S7-300 trong các nhà máy xi măng, xử lý nước.

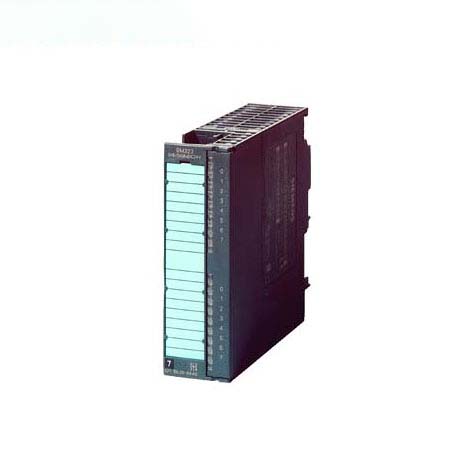

5. Hình ảnh thực tế sản phẩm

6. Tài liệu kỹ thuật (Datasheet) 6ES7323-1BL00-0AA0

Quý khách hàng cần tra cứu sơ đồ chân (Pin assignment) chi tiết hoặc hồ sơ dự án, vui lòng tham khảo:

• Link Datasheet tham khảo: Siemens SIMATIC S7-300 SM 323 Manual

• Phần mềm: Cấu hình trên STEP 7 V5.x hoặc TIA Portal.
